  • Ogólne właściwości

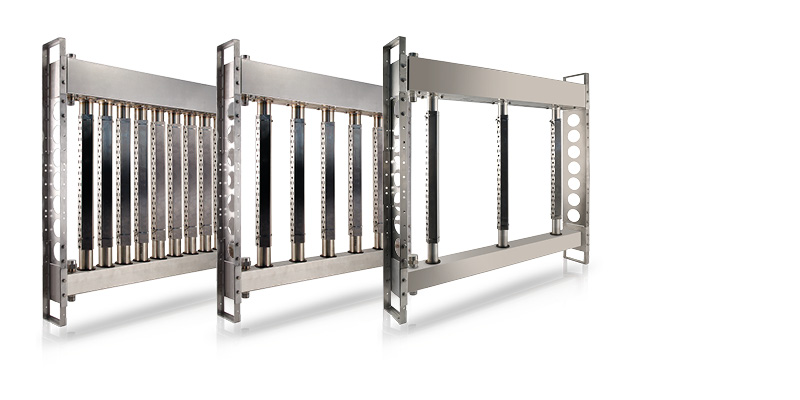

    Wielo-lancowy (SAB/SAT)

    System  ultimateSAM może używać zarówno pary z sieci pod ciśnieniem jak i z generatora ciśnienia atmosferycznego (nawilżacz). W pierwszym przypadku, płyn dociera do dystrybutora przez zawór regulujący, dzięki czemu następuje rozszerzenie od osiągnięcia niemal ciśnienia atmosferycznego. W drugim przypadku, ultimateSAM  podłączony jest bezpośrednio do generatora pary; tutaj regulacja strumienia pary przeprowadzana jest bezpośredni przez nawilżacz. By zminimalizować skraplanie, lance dystrybuujące parę  wyposażono w deflektory by zagwarantować wyłącznie suchą parę wtłaczaną do centrali wentylacyjno-klimatyzacyjnej/przewodów.

    ultimateSAM może być też zamówiony z pionowymi rurami dystrybuującymi izolowanymi poduszką powietrzną by ograniczyć ogrzewanie powietrza i skraplanie.

    Dystrybutory z izolacją wyposażono w dysze wkładane w rury pod ciśnieniem, co sprawia,  że sucha para pobierana jest ze środka dystrybutorów zapobiegając emisji kondensatu do strumienia powietrza. Dystrybutory bez izolacji nie są wyposażone w dysze. Wykorzystanie dystrybutorów z izolowanymi lancami z dyszami pozwala ograniczyć skraplanie o 30% w porównaniu z brakiem izolacji. Oczywiście w obu przypadkach zapewniona jest krótka odległość absorpcji (do 0,5 m).

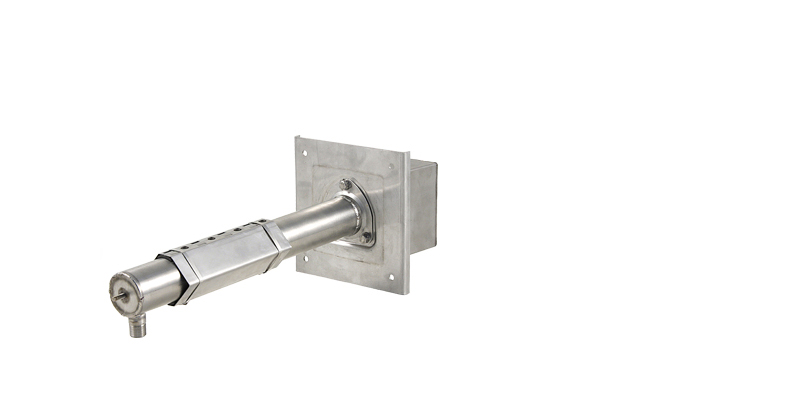

     Jedno-lancowy (SA0)
    Może być używany z parą skompresowaną lub z ciśnieniem atmosferycznym. W tym przypadku, kolektor wyłapuje skropliny ponieważ wyposażony jest w wewnętrzny deflektor jak i odpływ skroplin.  Pojedyncza lanca posiada izolację i dysze by ograniczyć skraplanie i dystans absorpcji.

    Akcesoria dostępne dla pojedynczej lancy:

    •  SAKC*S10*0: zestaw rury odpływu skroplin;
    •  SAKC0*T0*0: zestaw montażowy odpływu skroplin;
    •  SAKD0*10*0 e SAKD0*20*0: zestaw wlotu pary dla podwójnych rur.
  • Więcej

    Akcesoria:

    • Zawór regulujący z elektrycznym siłownikiem i automatycznym zamykaniem w przypadku awarii zasilania;
    • Połączenia doprowadzające parę ze stali nierdzewnej;
    • Separatory i odpływ skroplin zapobiegające dostawaniu się kondensatu z linii zasilania do zaworu dystrybutora;
    • Filtry Y usuwające wszelkie zanieczyszczenia obecne w rurach zasilających
