E5V

E5V
  • Ogólne właściwości

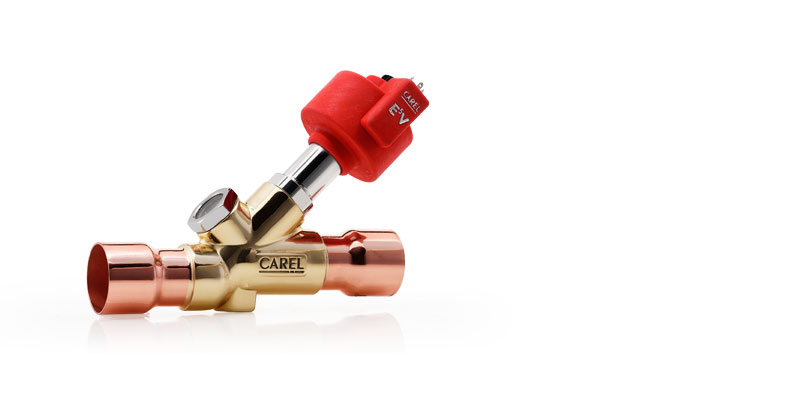

    Zawory E5V, E6V, E7V dopełniają gamę elektronicznych zaworów rozprężnych Carel i zaprojektowane są dla wysoko wydajnych chillerów i systemów klimatyzacji i pomp ciepła. Urządzenia te zaprojektowano tak by sprostać typowym wymaganiom oszczędności energii tych systemów, dla których optymalna kontrola jest kluczowym czynnikiem pod względem kosztów i zarządzania.

    Zawory E5V, E6V, E7V umożliwiają przepływ płynu w obu kierunkach, z dopływem i odpływem płynu chłodzącego w jednej linii: oznacz to, że ciśnienia są w idealne równowadze; zawory wyposażone są też w wizjer, wykorzystywany by monitorować pracę elementu ruchomego i przepływ płynu chłodzącego wewnątrz obiegu. Przepływ jest skutecznie kontrolowany nawet dla niskich objętości strumienia, dzięki elementowi ruchomemu o równo procentowo charakterystyce.

    Modułowość zaworów Carel dla zastosowań wysoko wydajnych ułatwia konserwacje i przeglądy indywidualnych komponentów, ponieważ zawory wykonane są komponentów wyjmowanych, które mogą być składane podczas instalacji.

    Zawory E5V współpracują z układami o wydajności chłodzenia do 700 kW; dostępne są w jednym rozmiarze, z dwubiegunowym silnikiem 36 om.



Dokumentacja

Technical

  • Ulotki techniczne
    Kod Opis Język Data * Wersja
    Kod +050001365

    Opis E5V, E6V, E7V - Valvola di espansione elettronica / Electronic expansion valve / Détendeur électronique / Elektronisches Expansionsventil / Válvula de expansión electrónica

    Język ENG  FRE  GER  ITA  SPA

    Data 26/05/2020

    Wersja 4.0

    Kod +050001435

    Opis E5V-R - Valvola elettronica di regolazione della pressione del ricevitore / Receiver pressure electronic regulation valve

    Język ENG  ITA

    Data 14/01/2020

    Wersja 1.1

    Kod +05C001365

    Opis E5V, E6V, E7V - Valvola di espansione elettronica / Electronic expansion valve / Détendeur électronique / Elektronisches Expansionsventil / 电子膨胀阀

    Język CHI  ENG  FRE  GER  ITA

    Data 07/03/2016

    Wersja 3.5


Commercial

  • Opis zastosowania
    Kod Opis Język Data * Wersja
    Kod +4000022IT

    Opis La valvola di espansione elettronica - una soluzione per ridurre le inefficienze energetiche all’avviamento

    Język ITA

    Data 18/04/2013

    Wersja 1.0

  • Brochure
    Kod Opis Język Data * Wersja
    Kod +3000106PL - Euroshop

    Opis ON SHOW - Euroshop

    Język POL

    Data 05/03/2017

    Wersja 3.0

    Kod +3000106EN_chillventa

    Opis On Show - Chillventa 2016

    Język ENG

    Data 08/10/2016

    Wersja 2.0

    Kod +3000028DE

    Opis EXV sistema: Präzisionsmechanik, Regelpotenz

    Język GER

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028EN

    Opis EXV sistema: Precision mechanics, powerful control

    Język ENG

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028ES

    Opis EXV sistema: mecánica de precisión, potencia de control

    Język SPA

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028FR

    Opis EXV sistema: mécanique de précision, régulation efficace

    Język FRE

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028IT

    Opis EXV sistema: meccanica di precisione, potenza di controllo

    Język ITA

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028JA

    Opis EXV sistema: 高度な生産技術 強力な制御機能

    Język JAP

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028SV

    Opis EXV-systemet: Precisionsmekanik, kraftfull reglering

    Język SWE

    Data 01/10/2010

    Wersja 1.0

    Kod +3000028ZH

    Opis EXV sistema: 精湛的工艺 强大的控制功能

    Język CHI

    Data 01/10/2010

    Wersja 1.0

    Kod +3000021ZH

    Opis 高效机组的集成解决方案

    Język CHI

    Data 01/03/2010

    Wersja 1.0
