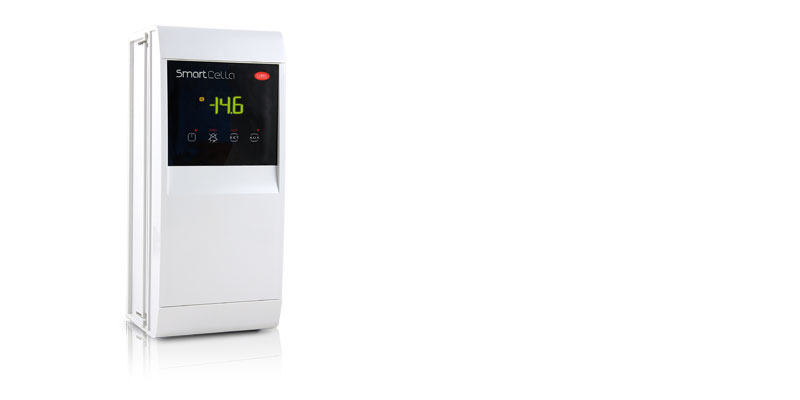

SmartCella

WE00*
SmartCella
  • Ogólne właściwości

    Podstawą SmartCella jest standardowy kontroler w przemysłowej obudowie IP65. Obok UltraCella i MasterCella dopełnia i poszerza ofertę CAREL dla chłodni. Pod względem P/N, rozróżnia się tylko 2 modele bezpośrednio związane z liczbą połączeń, z czujnikami i funkcjami niezbędnymi dla docelowych zastosowań: model z 1 przekaźnikiem dla chłodni standardowych temperatur NT i model z 4 przekaźnikami dla chłodni niskich temperatur LT:

    Konfiguracja wejść/wyjść:

    • Do 4 wyjść przekaźników (sprężarka 16A/2HP zależnie od modelu, rozmrażanie 16A, wentylatory parownika 8A i wyjście pomocnicze 8A dla dodatkowych funkcji)
    • 5 analogowych  wejść (2 x NTC + 3 x NTC / cyfrowe wejścia)
    • 1 linia szeregowa z protokołem CAREL/Modbus z auto rozpoznaniem
    • SmartCella zadowoli każdego użytkownika chłodni, w każdej fazie pracy: od instalacji po uruchomienie w przypadku instalatorów po codzienne użytkowanie w przypadku użytkowników końcowych.

    W fazie instalacji, instalatorzy mogą skorzystać z:

    • Mocowania na szynie DIN przyspieszające montaż
    • Płyty I/O z kontrolą DIN, bardziej odpowiednia dla instalacji w obudowie niż w standardowym panelu sterowania
    • Standardowych i dobrze znanych diagramów okablowania ir33 DIN
    • SmartCella jest łatwa w instalacji i codziennym użytkowaniu dzięki:
    • Tej samej logice jak ir33+ dotyczącej algorytmów regulujących, nawigacji i parametrów
    • Prosty i przyjazny interfejs użytkownika, z dotykową klawiaturą i dużymi przyciskami; dopasowanie funkcja/przycisk jest identyczna jak w ir33+

    Wyświetlacz jest duży i jasny (+30% w porównaniu z ir33) i wyświetla wiadomości kontekstowe podczas nawigacji.

    SmartCella można łatwo rozszerzyć o nowe elementy wybierając rozszerzenie modułowe UltraCella. Oprócz gwarancji ochrony IP65 i komfortu dobrej znajomości platformy UltraCella, taki wybór zapewnia też przestrzeń wewnątrz obudowy na:

    • Zewnętrzne przekaźniki
    • Stycznik
    • Terminale pomocnicze
    • I umożliwia korzystanie z dodatkowych elementów platformy  UltraCella:
    • Moduł Ultra EVD
    • Moduł Ultra Power

    SmartCella jest zgodna z HACCP - jako pierwszy produkt we Włoszech w sektorze elektronicznych urządzeń dla sprzętu chłodniczego, co potwierdza, że jest odpowiednio przystosowany by zapewnić wysoką jakość przechowywanej żywności.

  • Więcej

    • Rozwiązanie Smart na podstawie logiki i doświadczenia ir33+
    • Intuicyjny interfejs użytkownika
    • Elastyczna obudowa IP65 na dodatkowe komponenty
    • Protokoły Modbus i Carel z auto rozpoznawaniem
    • Mocowanie do szyny DIN umożliwiające szybki montaż


Dokumentacja

Technical

  • Instrukcje obsługi
    Kod Opis Język Data * Wersja
    Kod +0300084FR

    Opis SmartCella/SmartCella 3PH Contrôle électronique pour chambres froides

    Język FRE

    Data 24/09/2020

    Wersja 1.3

    Kod +0300084DE

    Opis SmartCella/SmartCella 3PH Elektronische Steuergeräte für Kühlräume

    Język GER

    Data 24/09/2020

    Wersja 1.3

    Kod +0300084EN

    Opis SmartCella/SmartCella 3PH Electronic controllers for cold rooms

    Język ENG

    Data 24/09/2020

    Wersja 1.3

    Kod +0300084IT

    Opis SmartCella/SmartCella 3PH Controlli elettronici per celle frigorifere

    Język ITA

    Data 24/09/2020

    Wersja 1.3

    Kod +0300084ES

    Opis SmartCella/SmartCella 3PH Controladores electrónicos para cámaras frigoríficas

    Język SPA

    Data 24/09/2020

    Wersja 1.3

    Kod +0300084RU

    Opis SmartCella Электронный контроллер

    Język RUS

    Data 05/02/2015

    Wersja 1.1

  • Rysunki 2D/3D
    Kod Opis Język Data * Wersja
    Kod 2d-3d SmartCella

    Opis 2D-3D drawings

    Język ALL

    Data 10/11/2015

    Wersja R0

  • Ulotki techniczne
    Kod Opis Język Data * Wersja
    Kod +0500091IE

    Opis SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Język ENG  ITA

    Data 20/05/2020

    Wersja 1.4

    Kod +0500090ML

    Opis SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Język ENG  FRE  GER  ITA  POR  SPA

    Data 20/05/2020

    Wersja 1.3

    Kod +0500091FD

    Opis SmartCella - Commande électroniques pour chambres froides / Elektronische Steuerung für Kühlräume

    Język FRE  GER

    Data 20/05/2020

    Wersja 1.4


Commercial

  • Brochure
    Kod Opis Język Data * Wersja
    Kod +3000192PL

    Opis Linia Cella Rozwiązania dla chłodni

    Język POL

    Data 02/10/2019

    Wersja 2.0

    Kod +3000088DE

    Opis SmartCella Die unabdingbare Lösung für Ihre kleinen Kühlräume

    Język GER

    Data 24/07/2014

    Wersja 1.0

    Kod +3000088EN

    Opis SmartCella The essential solution for your small cold rooms

    Język ENG

    Data 24/07/2014

    Wersja 1.0

    Kod +3000088IT

    Opis SmartCella La soluzione essenziale per le tue piccole celle frigorifere

    Język ITA

    Data 24/07/2014

    Wersja 1.0

    Kod +30Z0088EN

    Opis SmartCella The essential solution for your small cold rooms

    Język ENG

    Data 24/07/2014

    Wersja 1.0

    Kod +3000088PT

    Opis SmartCella - A solução essencial para as suas pequenas celas

    Język POR

    Data 24/07/2014

    Wersja 1.0

    Kod +3000088RU

    Opis SmartCella

    Język RUS

    Data 27/04/2014

    Wersja 1.0

  • Other related documentation
    Kod Opis Język Data * Wersja
    Kod +3000192IT

    Opis Cella Range - Soluzioni per celle frigorifere

    Język ITA

    Data 20/12/2023

    Wersja 2.5

    Kod +3000192EN

    Opis Cella Range - Solutions for cold rooms

    Język ENG

    Data 20/12/2023

    Wersja 2.5

    Kod +3000192DE

    Opis Cella Range - Lösungen für Kühlräume

    Język GER

    Data 20/12/2023

    Wersja 2.5

    Kod +3000192ES

    Opis Cella Range Soluciones para cámaras frigoríficas

    Język SPA

    Data 02/10/2019

    Wersja 2.0

  • Success Story
    Kod Opis Język Data * Wersja
    Kod +4000057NL

    Opis Energiebesparing in koelcellen

    Język DUT

    Data 20/11/2023

    Wersja 2.0

    Kod +4000057EN

    Opis Energy savings in cold rooms

    Język ENG

    Data 20/11/2023

    Wersja 2.0

    Kod +4000057IT

    Opis Risparmio energetico nelle celle frigo

    Język ITA

    Data 20/11/2023

    Wersja 2.0

    Kod +4000057DE

    Opis Energie sparen bei Kühlräumen

    Język GER

    Data 20/11/2023

    Wersja 2.0

    Kod +4000057FR

    Opis Économie d’énergie dans les cellules frigorifiques

    Język FRE

    Data 20/11/2023

    Wersja 2.0

    Kod +4000057ES

    Opis Ahorro energético en las cámaras frigoríficas

    Język SPA

    Data 20/11/2023

    Wersja 2.0


Images

  • High resolution images
    Kod Opis Język Data * Wersja
    Kod PH14LWE301-smartcella

    Opis CAREL-Refrigeration Parametric Controls-Cella Range-SmartCella

    Język ALL

    Data 21/09/2021

    Wersja R.0
