compactSteam

CH*
compactSteam
compactSteam compactSteam

  • Ogólne właściwości

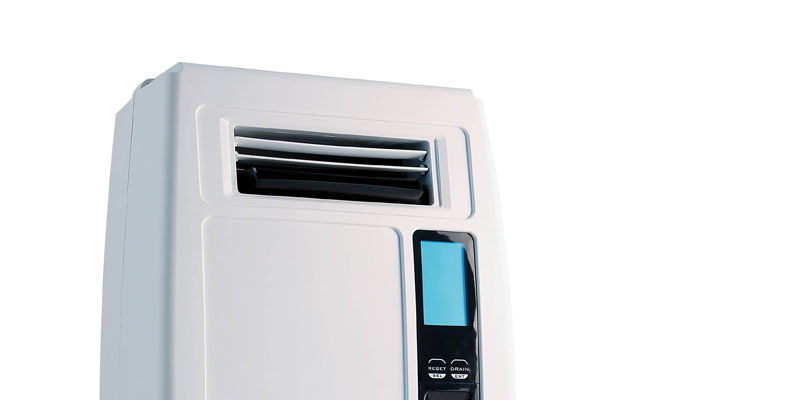

    compactSteam to propozycja CAREL dla potrzeb nawilżania powietrza w prestiżowych wnętrzach mieszkalnych, biurach oraz małych i średnich lokalach handlowych.

    compactSteam to izotermiczny nawilżacz elektrodowy o następującej charakterystyce:

    • eleganckie i subtelne wzornictwo, idealne w każdym otoczeniu;
    • cichy wbudowany dystrybutor pary z regulowanymi żaluzjami;
    • duży i czytelny graficzny wyświetlacz;
    • wyróżniające się na rynku funkcje, bezpieczeństwo i przyjazność dla użytkownika;
    • modele od 1,6 do 5,4 kg/h;
    • przyłącza elektryczne i wody mogą być całkowicie ukryte a temperatura spuszczanej wody nigdy nie przekracza 60 °C.

    Jeśli nawilżanie nie jest konieczne przez więcej niż 3 dni z rzędu, jednostka jest automatycznie opróżniana ze względów higieny.

    Dostępna jest też wersja bez wbudowanego dystrybutora z parą uwalnianą z przewodów.

    Kontrola

    Zaawansowany sterownik z mikroprocesorem automatycznie zarządza wszystkimi funkcjami jednostki. Zawiera system auto diagnozy z prostymi, intuicyjnymi wskazaniami oraz numerycznymi i ikonami, na dużym wyświetlaczu LCD.

    Kontroler zawiera funkcję włącz/wyłącz i proporcjonalne wejście od 0 do 10V, wejście umożliwiające zdalne sterowanie, przekaźnik alarmu, wejście na czujnik przepływu i 24V wyjście zasilające. Produkcja pary może być płynnie regulowana od 20% do maksymalnej wydajności a poziom wody kontrolowany jest za pomocą zaworu elektromagnetycznego i pompy spustowej.

    Zarządzanie wilgotnością pomieszczenia odbywa się za pomocą zewnętrznego higrostatu (np. clima), który zasilany jest z compactSteam i może sterować jednostką proporcjonalnie, umożliwiając bardziej dokładną i łatwą kontrolę wilgotności.

    SPECYFIKACJA TECHNICZNA
    Produkcja pary: 1.6-5,4 kg/h (1 cylinder)

    Zasilanie:
    CH*01V1*, CH*02V1*: 110 Vac jednofazowe (-15/+10%) 50/60 Hz
    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: 208/230 Vac jednofazowe (-15/+10%) 50/60 Hz
    Zużycie mocy: 1.2-3.9 kW
    Ciśnienie pary (Pa): wbudowany wentylator: 400; przewód: 1000
    Wąż pary: Ø 22 mm
    Warunki pracy: 1T40 °C, 10-90% rH bez skraplania
    Warunki przechowywania: -10T70 °C, 5-95% rH bez skraplania
    Ochrona wejścia: IP20



  • Więcej



    • eleganckie i subtelne wzornictwo;
    • maksymalna wydajność skalowalna w krokach do 5%;
    • proporcjonalna kontrolna 0-10 V i regulacja od 20% do 100%;
    • automatyczne zarządzanie stężeniem wody i piany;
    • automatyczne zarządzanie podłączeniem wody i piany;
    • sygnał wejścia umożliwiający zdalne sterowanie i przekaźnik alarmu;
    • automatyczne spuszczanie wody po 3 dniach nieaktywności;
    • resetowalny licznik pracy cylindra.
