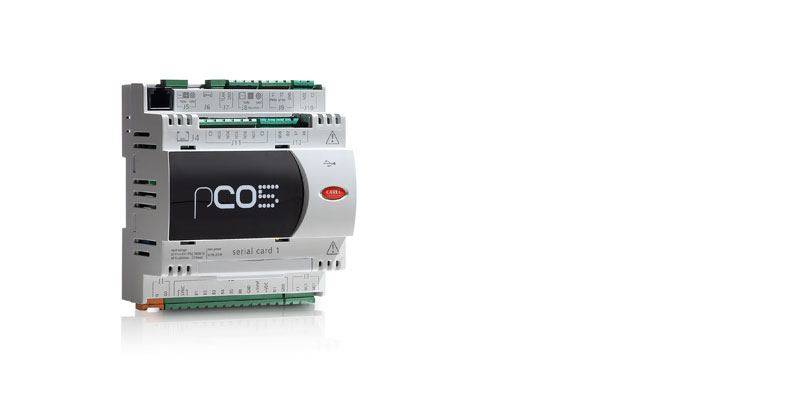

pCO5 compact (I/O board)

PCOX*
pCO5 compact (I/O board)
pCO5 compact (I/O board) pCO5 compact (I/O board)

  • Ogólne właściwości

    Nowa seria pCO compact została tak zaprojektowana by otrzymać kompaktowy kontroler programowalny – tylko sześć modułów DIN – charakteryzujący się jednocześnie pokaźnymi możliwościami pod względem łączności i zintegrowanych funkcji.

    pCO compact jest kompatybilny sprzętowo i programowo z całą gamą produktów pCO, i może być wszechstronnie stosowany dla różnych potrzeb sektora HVAC/R.

    Istnieją dwie wersje pCO compact, różniące się ilością i typem wejść/wyjść, co pozwala dobrać odpowiednią wersję dla konkretnych zastosowań:

    - typ A z 7 cyfrowymi wyjściami przekaźnik/SSR, 2 0/10V-PWM wyjściami analogowymi i 8 analogowymi wejściami;

    - tyb B z 5  cyfrowymi wyjściami przekaźnik/SSR i 4 0/10V-PWM wyjściami analogowymi i 6 wejściami analogowymi;

    Poza możliwością współpracy z najpowszechniejszymi protokołami komunikacyjnymi BMS (BACnet, Modbus, LON, Konnex, …) poprzez dodanie opcjonalnej karty szeregowej, pCO compact posiada wbudowany port Fieldbus RS485 / tLAN. Posiada też dwa porty USB (host i device) umożliwiające wczytywanie  i ściąganie oprogramowania i danych na pamięć USB czy bezpośrednio do komputera.

    Wbudowany interfejs użytkownika zawiera biały pozytywny wyświetlacz LCD o rozdzielczości 132x64, umożliwiający szeroki zakres konfigurowalności i sześcio-przyciskową klawiaturę membranową.

  • Więcej



    • Kompatybilność wsteczna - pCO5 jest całkowicie kompatybilna z pCO3. Oprogramowanie jest całkowicie binarnie kompatybilne stosując emulację BIOS PCO3.
    • Łączność - pCO5 wyposażone jest w dwa zintegrowane interfejsy szeregowe, dwie opcjonalne karty rozszerzeń i dwa porty USB.
    • USB – łatwa obsługa i monitoring za pomocą standardowego portu USB. Dostępny jest port host USB by podłączyć standardową pamięć USB i port device USB by podłączyć komputer PC bez zewnętrznych konwerterów.
    • Oszczędność energii – model pCO5 Medium posiada wbudowane dwa sterowniki  EVDEVO EXV opcjonalnie z modułem Ultracap umożliwiające zintegrowane zarządzanie oszczędzaniem energii.


Dokumentacja

Technical

  • Instrukcje obsługi
    Kod Opis Język Data * Wersja
    Kod +0300009IT

    Opis pCO5: controllo programmabile

    Język ITA

    Data 24/04/2014

    Wersja 1.2

    Kod +0300009EN

    Opis pCO5: programmable controller

    Język ENG

    Data 24/04/2014

    Wersja 1.2

    Kod +030221945

    Opis Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    Język ENG  ITA

    Data 18/07/2012

    Wersja 1.1

  • Rysunki 2D/3D
    Kod Opis Język Data * Wersja
    Kod 2d-3d pCO5 Compact pGD1 built-in

    Opis 2D-3D drawings

    Język ALL

    Data 07/04/2016

    Wersja R1

  • Ulotki techniczne
    Kod Opis Język Data * Wersja
    Kod +050003343

    Opis pCO compact: электронный контроллер/ electronic controller

    Język ENG  RUS

    Data 26/10/2020

    Wersja 1.4

    Kod +050003342

    Opis pCO compact: controle eletrônico/ electronic controller

    Język ENG  POR

    Data 26/10/2020

    Wersja 1.4

    Kod +050003341

    Opis pCO compact: contrôle électronique/ Elektronische Steuerung

    Język FRE  GER

    Data 26/10/2020

    Wersja 1.4

    Kod +050003340

    Opis pCO compact: controllo elettronico/ electronic controller

    Język ENG  ITA

    Data 26/10/2020

    Wersja 1.4

    Kod +0500041IE

    Opis PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    Język ENG  ITA

    Data 15/12/2010

    Wersja 1.0


Commercial

  • Other related documentation
    Kod Opis Język Data * Wersja
    Kod +3000054IT

    Opis Soluzioni per il risparmio energetico nei data center

    Język ITA

    Data 30/05/2023

    Wersja 3.0

    Kod +3000054EN

    Opis Energy saving solutions for data centers

    Język ENG

    Data 26/05/2023

    Wersja 3.0

    Kod +3000054ZH

    Opis 数据中心节能解决方案

    Język CHI

    Data 11/10/2016

    Wersja 2.0
