boss micro panel

BMBS*P****

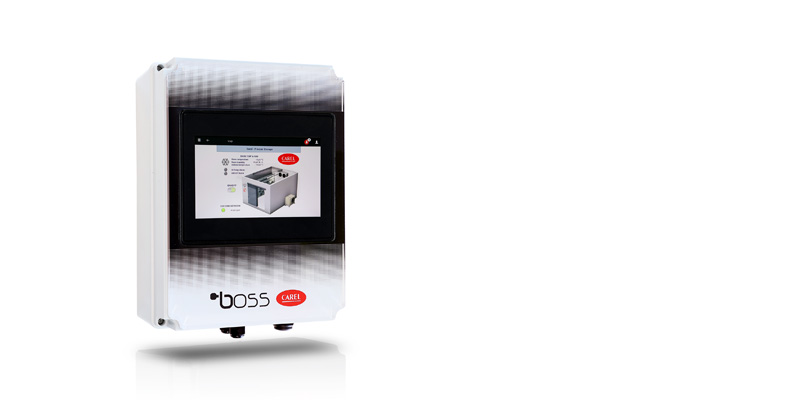

boss micro panel
  • Ogólne właściwości

    boss micro panel uzupełnia rodzinę Boss o szereg rozwiązań typu plug & play dla systemów obejmujących do 30 urządzeń, w tym sprzęt nadzorczy, jak i wbudowany 7-calowy wyświetlacz dotykowy.

    Rozwiązanie jest gotowe do instalacji bez konieczności dodatkowego okablowania lub montażu, natomiast wbudowany punkt dostępu Wi-Fi można wykorzystać do lokalnego połączenia z urządzeniem głównym w celu przeprowadzenia początkowej konfiguracji i innych czynności serwisowych, także z komputera lub smartfona.

    Wbudowany wyświetlacz dotykowy sprawia, że ​​panel Boss Micro jest szczególnie przydatny w zastosowaniach chłodniczych i HVAC, w których użytkownik końcowy musi mieć możliwość monitorowania stanu systemu na pierwszy rzut oka i szybkiego reagowania w celu rozwiązania wszelkich krytycznych problemów.

    boss micro panel jest dostępny w różnych wersjach do zarządzania systemami z maksymalnie 15 lub 30 podłączonymi urządzeniami. Asortyment różni się również w zależności od typów wbudowanej łączności:

    • Ethernet only;
    • Ethernet + Wi-Fi;
    • Ethernet + Wi-Fi + 4G.



    Dodatkowa przestrzeń dostępna na moduł przekaźnikowy, który można podłączyć np. do sygnalizatora alarmowego, sprawia, że ​​rozwiązanie to jest jeszcze bardziej elastyczne.



    Part number table



    Part number Name Supervisor hardware Connectivity
    BMBSTP7RP0 wired pocket boss-micro (15 devices, 150 varibles) Ethernet
    BMBSTP7FP0 Wi-Fi pocket Ethernet, Wi-Fi
    BMBSTP7MP0 Wi-Fi & 4G pocket Ethernet, Wi-Fi, 4G
    BMBSEP7RP0 wired enhanced boss-micro enhanced (30 devices, 300 varibles) Ethernet
    BMBSEP7FP0 Wi-Fi enhanced Ethernet, Wi-Fi
    BMBSEP7MP0 Wi-Fi & 4G enhanced Ethernet, Wi-Fi, 4G
  • Więcej

    System pod kontrolą

    Continuous monitoring of the status of connected devices, available from the built-in display; local and remote alarm management and parameter settings.

    Plug & play

    Uproszczony montaż na ścianie, kreator konfiguracji i miejsce na moduł przekaźnikowy CAREL.

    Niezależne połączenie

    Wbudowany modem 4G umożliwia odbieranie alarmów (SMS/e-mail/telegram) bez konieczności korzystania z sieci lokalnej.

    Współpraca

    Mikropanel Boss zachowuje wszystkie funkcje monitorowania i optymalizacji systemu, które zdefiniowały supervisorów rodziny urzadzeń Boss.

    Produkt oznaczony CE

    Zgodność z przepisami gwarantuje bezpieczeństwo elektryczne operatorów i otoczenia, w którym zainstalowany jest produkt, a także brak zakłóceń w pracy innych urządzeń elektronicznych lub radiowych znajdujących się w pobliżu.



Dokumentacja

Technical

  • Certificates
    Kod Opis Język Data * Wersja
    Kod CE Declaration for micro-boss Panel

    Opis CE Declaration for micro-boss Panel

    Język ENG

    Data 06/03/2025

    Wersja R.0

  • Instrukcje obsługi
    Kod Opis Język Data * Wersja
    Kod +0300088PT

    Opis boss Supervisor local para sistemas de médias e grandes dimensões

    Język POR

    Data 06/09/2022

    Wersja 1.4

    Kod +0300088DE

    Opis boss: Lokale Überwachungslösung für mittelgroße und große Anlagen

    Język GER

    Data 06/09/2022

    Wersja 1.4

    Kod +0300088EN

    Opis boss: Local supervisor for medium and large systems

    Język ENG

    Data 06/09/2022

    Wersja 1.4

    Kod +0300088ES

    Opis boss: Supervisor local para sistemas de tamaño medio y grande

    Język SPA

    Data 06/09/2022

    Wersja 1.4

    Kod +0300088FR

    Opis boss: Superviseur local pour les systèmes de taille moyenne et grande

    Język FRE

    Data 06/09/2022

    Wersja 1.4

    Kod +0300088IT

    Opis boss: Supervisore locale per sistemi di medie e grandi dimensioni

    Język ITA

    Data 06/09/2022

    Wersja 1.4

  • Skrócone instrukcje
    Kod Opis Język Data * Wersja
    Kod +040000260

    Opis boss - Guida rapida - User manual - Mode d’emploi - Technisches Handbuch - Manual del usuario - Краткое руководство

    Język ENG  FIN  FRE  GER  ITA  RUS  SPA

    Data 23/09/2022

    Wersja 1.2

  • Ulotki techniczne
    Kod Opis Język Data * Wersja
    Kod +0500185ML

    Opis BOSS-MICRO PANEL START GUIDE - Supervisory solution for small and medium installations

    Język ENG  FRE  GER  ITA

    Data 12/02/2025

    Wersja 1.0

    Kod +0500186ML

    Opis BOSS-MICRO PANEL - MECHANICAL INSTALLATION

    Język ALL

    Data 12/02/2025

    Wersja 1.0

    Kod +050003572

    Opis Modulo relè per boss mini e boss micro

    Język ENG  ITA

    Data 08/11/2024

    Wersja 1.2

    Kod +0500152IE

    Opis μboss: Istruzioni di montaggio / Assembly procedure

    Język ENG  ITA

    Data 06/07/2023

    Wersja 1.4

    Kod +0500191IE

    Opis Best practices per messa in sicurezza boss range - Best security practices for the boss range

    Język ENG  FRE  GER  ITA  POR  SPA

    Data 04/08/2022

    Wersja 1.0


Commercial

  • Brochure
    Kod Opis Język Data * Wersja
    Kod +3000268PT

    Opis boss micro panel - Soluções plug&play de monitoramento com tela integrada para sistemas até 30 dispositivos

    Język POR

    Data 14/03/2025

    Wersja 1.0

    Kod +3000268ES

    Opis boss micro panel - Soluciones de monitorización plug&play con pantalla integrada para instalaciones de hasta 30 dispositivos

    Język SPA

    Data 14/03/2025

    Wersja 1.0

    Kod +3000268IT

    Opis boss micro panel - Soluzioni plug&play di monitoraggio con display integrato per impianti fino a 30 dispositivi

    Język ITA

    Data 14/03/2025

    Wersja 1.0

    Kod +3000268EN

    Opis boss micro panel - Plug&play monitoring solutions with built-in display for systems with up to 30 devices

    Język ENG

    Data 14/03/2025

    Wersja 1.0


Images

  • High resolution images
    Kod Opis Język Data * Wersja
    Kod PH25LBMPS2-boss-micro-panel-new

    Opis CAREL boss micro panel - Local Monitoring systems - Remote management and monitoring systems

    Język ALL

    Data 19/03/2025

    Wersja R.0

    Kod PH25LBM302-boss-micro-panel-new-detail

    Opis CAREL boss micro panel - Local Monitoring systems - Remote management and monitoring systems

    Język ALL

    Data 19/03/2025

    Wersja R.0

    Kod PH25LBM301-boss-micro-panel-new

    Opis CAREL boss micro panel - Local Monitoring systems - Remote management and monitoring systems

    Język ALL

    Data 19/03/2025

    Wersja R.0
