MasterAria

AHUMSTA*
Masteraria series, perfect for controlling standard AHUs
  • Ogólne właściwości

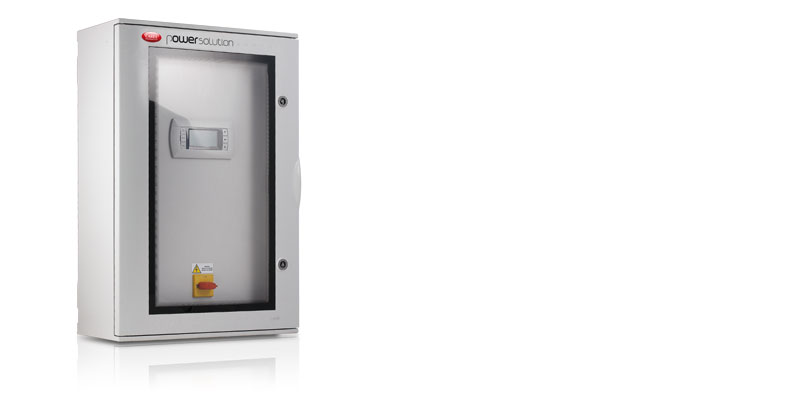

    Panele z serii MasterAria są idealnym rozwiązaniem dla sterowania centralami wentylacyjno-klimatyzacyjnymi wymagającymi kontrolowania i zasilania dwóch wentylatorów, jednostki odzyskiwania ciepła, opcjonalnego zewnętrznego obciążenia elektrycznego i siłówników, zaworów, czujników, alarmów i urządzeń ochronnych, ograniczonymi do liczby wejść i wyjść kontrolera elektronicznego. MasterAria składa się z obudowy z włókna szklanego z dwoma drzwiami (jedne przezroczyste) które może być stosowana w instalacjach od -25 to 60 °C. Jest bardzo solidna i wytrzymała na uderzenia (IK60), 650 °C w próbie rozżarzonego drutu, ochrona IP65, w kolorze szarym RAL 7035, posiada też certyfikaty IMQ CEI 23-48/23-49 i IMQ EN 62208. Każdy produkt wyposażony jest we własny zestaw do montażu na ścianie z gwintowanymi otworami u dołu. Główny wyłącznik panelu umieszczono na drzwiach wewnętrznych, z łatwo wyjmowanymi  wyłącznikiem nożowym zamkniętym, co ułatwia okablowanie i uruchomienie. Poza szczegółowym diagramem okablowania, dostarczanym standardowo w formacie papierowym, skrócony diagram jest także dostępny na błyszczącym papierze samoprzylepnym a diagram teoretyczny dołączony z tyłu drzwi wewnętrznych. Sercem MasterAria są termiczne zabezpieczenia silników, złożone ze stałej podstawy przewodowej i modułów termicznych plug & play dobieranych w zależności od rozmiaru wentylatora. Dzięki temu MasterAria jest gotowym produktem, ponieważ dla poszczególnych projektów zdecydować należy jedynie, który moduł termiczny należy zainstalować ( w zaledwie kilka sekund) na podstawie już okablowanych zabezpieczeń silnika wewnątrz panelu. Płytka okablowania posiada także cztery zaciski zasilania by obsługiwać zewnętrzne obciążenia elektryczne (kilkustopniowy zwój, zwój regulujący, jednostka kondensacyjna, nawilżacz): diagramy okablowania w formie papierowej, z dwiema tabelami, przedstawiają maksymalne zewnętrzne elektryczne obciążenie, które można podłączyć do zacisków pomocniczych w zależności od rozmiaru zainstalowanych wentylatorów. Ponadto, wszystkie wejścia i wyjścia połączone są z pomocniczym układem zacisków by pozwolić na pełne wykorzystanie potencjału pCO sistema.



Dokumentacja

Commercial

  • Product guide
    Kod Opis Język Data * Wersja
    Kod +800004000

    Opis Soluzioni di potenza per la refrigerazione e il condizionamento dell'aria

    Język ITA

    Data 01/04/2013

    Wersja 1.1

    Kod +800004001

    Opis Power solution for refrigeration and air conditioning unit

    Język ENG

    Data 01/04/2013

    Wersja 1.1
