Czujniki bezprzewodowe
Ogólne właściwości
Wireless sensors - Summary of selection guide
System rTM dostępny jest pod nowymi kodami produktowymi, jako że wprowadzone udoskonalenia pod względem protokołu komunikacji bezprzewodowej ZigBee oznaczają, że nie jest ona kompatybilna z poprzednimi seriami.
System rTM CAREL składa się z następujących komponentów:
- Czujniki zasilane bateriami:
- - dwie wersje dla dwóch szczególnych zastosowań:

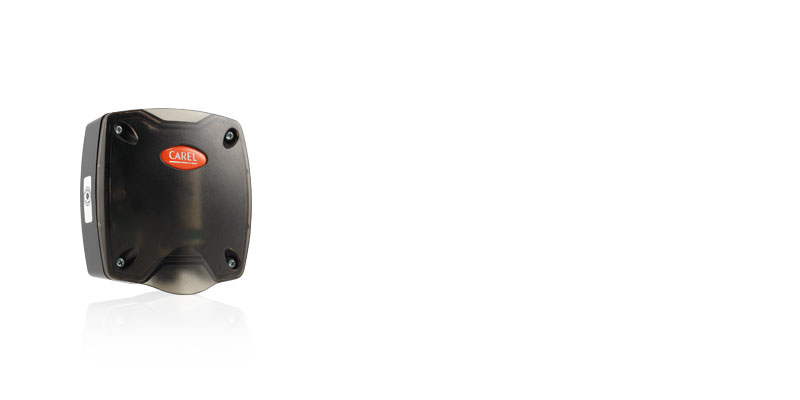

- Czujnik temperatury zainstalowany wewnątrz witryny, wersja SE BP (Built-in Probe);

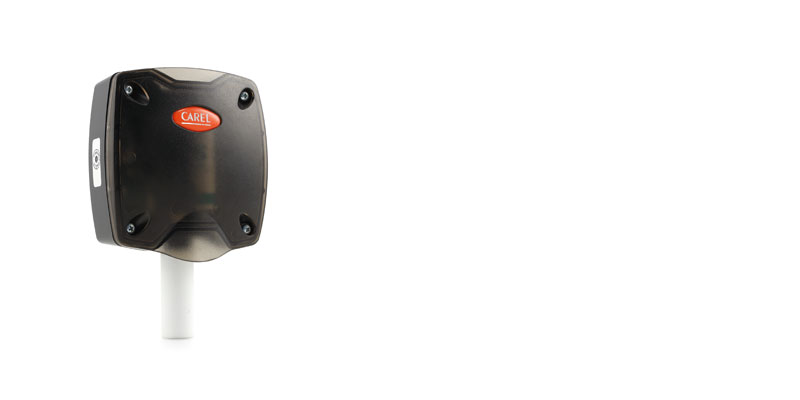

- Czujnik z dwoma zewnętrznymi czujnikami NTC i dwoma wejściami cyfrowymi, wersja SE EP (External Probe) dla witryn i chłodni;
- -czujnik zasilany napięciem 12 do 24 Vac;

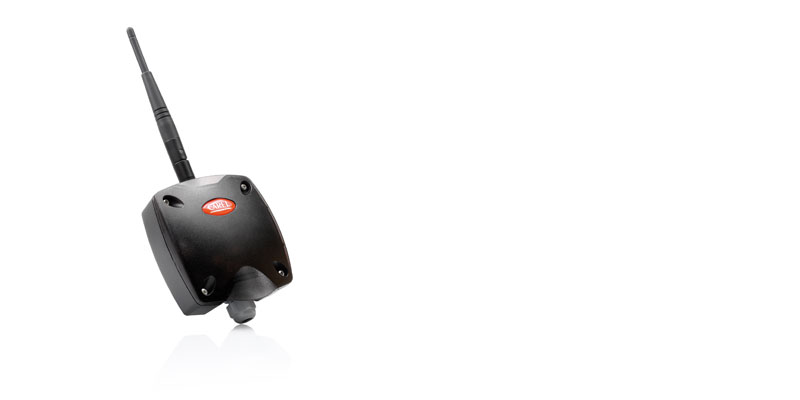

- Czujnik z dwoma zewnętrznymi czujnikami NTC i dwoma cyfrowymi wejściami, wersja EP1/Router SE (External Probe) dla witryn i chłodni. Urządzenie wyposażono też w funkcje Routera;

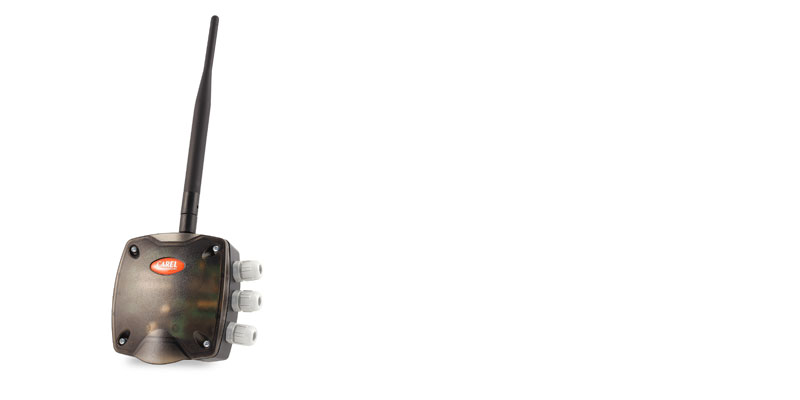

- Punkt dostępu. Bezprzewodowy odbiornik odbierający dane z różnych czujników w sieci ZigBee™, udostępniając te dane kontrolerowi poprzez Modbus® RTU. Do 30 czujników może być bezpośrednio powiązanych z punktem dostępu, lub do 60 jeśli użyto jednego lub więcej Routerów. Kontroler (PlantVisorPRO lub PlantWatchPRO) ma więc dostęp do wszystkich zmiennych w systemie rTM SE;

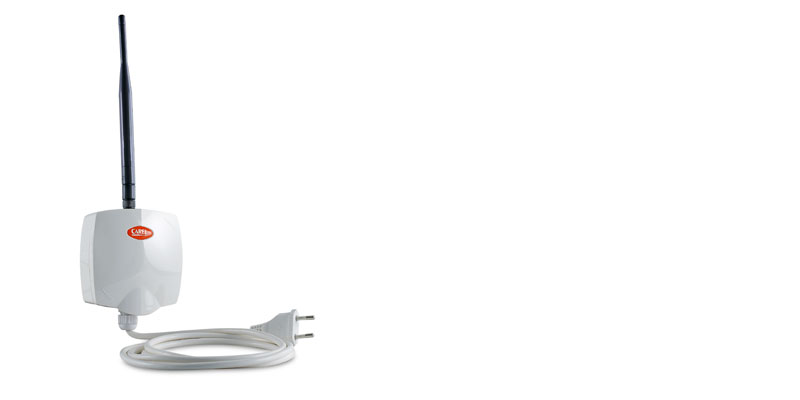

- Router. Używany gdy odległość między czujnikami a Routerem przekracza 30 m lub jeśli w sieci znajduje się więcej niż 30 czujników. W sieci bezprzewodowej może znajdować się do 60 routerów, z czego 48 jest widocznych dla sterownika. Punkt dostępu automatycznie przypisuje adresy szeregowe w porządku podłączenia, zaczynając od 200 po 247;
Selection Tool. CPQ is CAREL's tool for selecting sensors (and more), available at cpq.carel.com. Complete list of codes, detailed information and links to documentation are just some of the main features of the sensors selection module in the CPQ platform. More information
