humiFog (HD) NA

UA*HD*
humiFog (HD) NA
  • Ogólne właściwości

    Struktura systemu
    humiFog dla przewodów wentylacyjnych/AHU składa się z:

    •  kładu pompującego z ciągłą regulacją (z inwerterem);
    • stelaża z dyszami atomizującymi;
    • separatora kropel (obowiązkowy dla instalacji certyfikowanych);
    • wysokociśnieniowych rur połączeniowych;
    • czujników wilgotności;
    • system uzdatniania wody (odwrócona osmoza), niedostarczany przez CAREL.

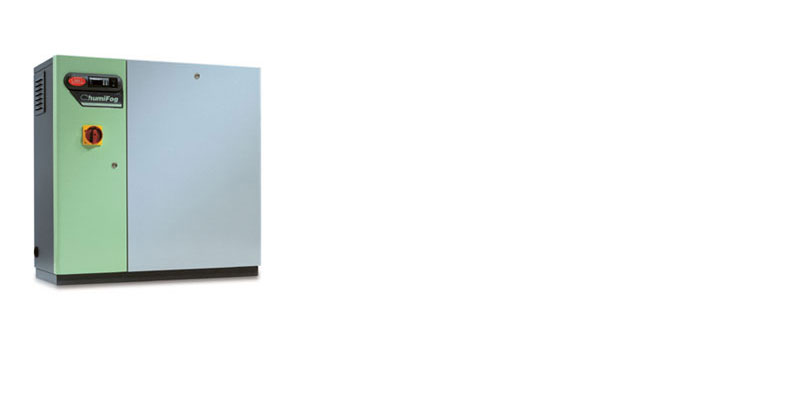

    Układ pompujący z ciągłą regulacją dla AHU/przewodów (z inwerterem)

    Układ pompujący dla zastosowań w AHU/przewodach wentylacyjnych wyposażony jest w inwerter stale zmieniający prędkość pompy wysokociśnieniowej, dostosowując strumień rozpylanej wody.

    Łącząc ciągłą regulację prędkości pompy z kontrolą liczby otwartych dysz, za pomocą zaworów elektromagnetycznych, można zmieniać objętość strumienia od około 15% do 100% wydajności znamionowej pompy, jednocześnie utrzymując ciśnienie wody pomiędzy 25 a 75 barami i zapewniając tworzenie niezwykle drobnych kropelek.

    Dostępne maksymalne wydajności układu pompującego to 60, 120, 180, 250, 350, 500 kg/h (wersje na zamówienie do 5000 kg/h).

    Układ nawilżający montowany w przewodach wentylacyjnych

    Stworzony na miarę dla centrali AHU/przewodów wentylacyjnych, układ składa się z kolektorów dysz, dysz atomizujących, zaworów kolektorów, zaworów odpływu kolektorów, zaworów wentylacyjnych i głównego zaworu odpływu. Wszystkie części metalowe wykonano ze stali nierdzewnej. Elektromagnetyczny zawór włączający/wyłączający kontroluje liczbę otwieranych dysz, a elektrozawory odpływu i wentylacji stosowane są by opróżniać układ gdy nawilżacz przestaje pracować.

    Dystans absorpcji

    humiFog produkuje wysoko rozpyloną mgiełkę o średniej średnicy kropli od 10 do 15 µm, za pomocą dysz o wylocie wielkości zaledwie 0.2 mm pracujących pod wysokim ciśnieniem (25 do 75 barów). Ta wysoko rozpylona mgiełka jest bardzo szybko absorbowana przez powietrze, wymagając niewielkiej ilości przestrzeni by wyparować – tylko 700 mm. Zwykle wystarczy 1000 do 1200 mm by 95% rozpylonej wody zostało pochłonięte przez powietrze.

    Separator kropel (obowiązkowy dla instalacji certyfikowanych)

    Separator kropel służy do wyłapywania kropel wody, które nie wyparowały całkowicie, by zapobiegać ich opuszczaniu komory nawilżania.

    Dostępny jest w dwóch wersjach: z filtrami z włókna szklanego lub stali AISI304, ta druga wymagana dla instalacji z certyfikatem VDI6022. Obudowa separatora kropel jest zawsze wykonana ze stali nierdzewnej. Separator wyposażony jest w standardowe moduły, które mogą być składane by obejmować przekrój AHU/przewodów.

    Certyfikaty higieny

    Zastosowanie
    • specjalnych stelaży atomizujących ze stali nierdzewnej pozwalających na opróżnianie rur;

    • eliminatora mgiełki w całości ze stali nierdzewnej produkcji CAREL

    pozwoliło na otrzymanie dla humiFog dla AHU/przewodów certyfikatu VDI6022: „Standardy higieniczne dla systemów wentylacji i klimatyzacji, biur i montażowni”, wydawanego przez ILH Berlin. Dodatkowo, urządzenie posiada też certyfikaty zgodności z DIN1946, VDI3803, SWKI2003-5 (CH), ÖNORM H 6021 (A).
